محل منبع: | نینگبو ، چین |
نام تجاری: | XIAYI |
گواهی: | ISO9001:2008 |
شماره مدل: | شیر پایه |
مقدار حداقل تعداد سفارش: | مذاکره |
---|---|
قیمت: | Negotiation |
جزئیات بسته بندی: | کیس چوبی استاندارد صادراتی |
زمان تحویل: | 7-15 روز کاری |
شرایط پرداخت: | L / C ، T / T |
قابلیت ارائه: | 1000 واحد در ماه |

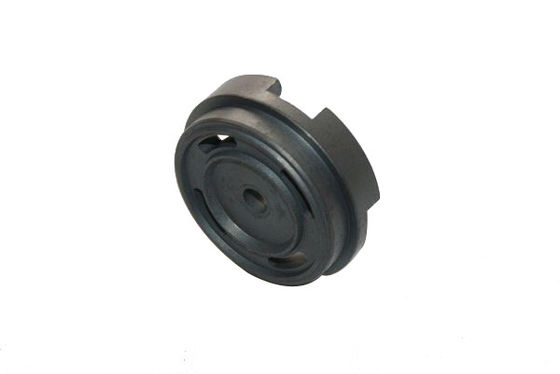

نام قسمت: | شیر پای | مواد: | بر پایه آهن |
---|---|---|---|
زمان نمونه: | 25-35 روز | تراکم: | بیشتر از 6.5 |
روند: | آواز خواندن | کاربرد: | شوک ماشین |
برجسته: | موتور هیدرولیک پیستون شعاعی 250 دور در دقیقه,موتور هیدرولیک پیستون شعاعی 20 آمپر,موتور NIM16-2400 |
نام قطعه: MAX Pressure 20 MPa موتور بزرگ هیدرولیک
به ویژه در معادن نفت و ذغال سنگ ، ماشین آلات پلاستیکی استفاده می شود
برنامه های دیگر:
انتقال هیدرولیک معدن ، ساخت و ساز ، ماشین آلات مهندسی ، تجهیزات بالابر و حمل و نقل ، متالورژی ، ماشین آلات دریایی ، حفاری زمین شناسی و سایر ماشین آلات.
سری هیدرولیک NIM طبق استاندارد ایتالیا تولید می شود ، قطعات اصلی توسط مرکز پردازش و پردازش دستگاه CNC تولید می شود ، تمام مهر و موم ها و پیچ های شش ضلعی با مقاومت بالا از آلمان ، ایتالیا و تایوان وارد می شوند ، قطعات ریخته گری از چدن شکل پذیر با شن و ماسه پلی استر ، بنابراین اطمینان حاصل شود که عملکرد و کیفیت ظاهر محصولات بهتر از محصولات تولید شده در سطح محصول چین است.
موتور هیدرولیک سری NIM دارای مزایای بسیاری از جمله قابلیت اطمینان خوب ، راندمان بالا ، عمر طولانی ، سرعت دامنه گسترده و سر و صدای کم است.موتورها به طور گسترده ای در دستگاه تزریق پلاستیک ، کشتی ها ، معادن ، متالورژی ساختمان ، نفت ، معادن ذغال سنگ ، حفاری زمین شناسی ، صنایع پلاستیک و سایر سیستم های انتقال فشار هیدرولیک ماشین آلات استفاده می شود.
فرمول محاسبه مربوط برای مرجع:
قدرت خروجی موتور هیدرولیک:
در فرمول:
N = دور موتور هیدرولیک (دور در دقیقه)
Q = سرعت جریان ورودی (متر در دقیقه)
ηV = راندمان حجمی موتور هیدرولیک (٪)
سرعت موتور هیدرولیک:
دوره تضمین کیفیت:
اگر مشکل کیفیت در طی یک سال از تاریخ ترک شرکت ما توسط خود محصول ایجاد شده باشد ، سه ضمانت اعمال می شود ، اما هیچ مسئولیت تضامنی بر عهده نخواهد گرفت.
جزئیات بسته بندی: بسته 20 عددی تا 1 پالت.
1. بسته بندی پلاستیکی با چگالی بالا برای محصول واحد
2. موقعیت ثابت پرکننده حفاظت از محیط زیست
3. بسته بندی در کارتن ها
4. کارتن ها را به دور فیلم ضد رطوبت بپیچید
5. تسمه برای تقویت کارتن و پالت
پارامترهای فنی:
مدل |
جابه جایی mL / r |
فشار مگاپاسکال | گشتاور | سرعت دور در دقیقه |
وزن کیلوگرم |
||
فشار نامی | حداکثر فشار | گشتاور نامی Nm |
گشتاور نظری واحد Nm / MPa |
||||
NIM16-2400 | 2267 | 16 | 20 | 5364 | 335 | 2-250 |
170 |
یادداشت:
1. دقت فیلتراسیون توصیه شده 25 میکرون است.
2. گرانروی 15-1000 cSt است ، می تواند عملکرد خوب را تضمین کند.
3. درگاه نشتی باید جداگانه به مخزن روغن متصل شود.حداکثر فشار مسکن 0.1Mpa است ، مسکن بهبود یافته می تواند 3-5Mpa را تحمل کند.
4- بالاترین موقعیت افقی لوله نشتی باید بالاتر از محفظه موتور باشد تا از تخلیه روغن در محفظه موتور جلوگیری کند.
5- محفظه موتور باید از روغن هیدرولیک پر شود تا از خرابی برای اولین بار جلوگیری شود.
6. موتور را می توان به دلخواه نصب کرد ، براکت نصب باید از سختی کافی برخوردار باشد.در حین نصب باید از هم محور بودن شافت خروجی و شافت درایو اتصال اطمینان حاصل کنید.پاکیزگی درگاه روغن اتصال را حفظ کنید ، اجازه ورود مواد خارجی را ندهید.
7. بار شعاعی و محوری شافت خروجی را که می تواند باعث افزایش طول عمر موتور هیدرولیکی شود کاهش دهید.
نقشه های ابعاد:
منحنی عملکرد:
