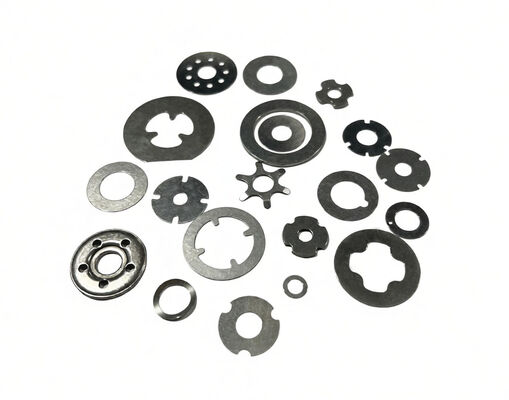

ضخامت دقیق شیر شاک برای تنظیم دقیق خنک کننده

MOQ:	5000 عدد
قیمت:	negotiable
بسته بندی استاندارد:	بسته صادرات استاندارد
دوره تحویل:	20 روز کاری برای نمونه های جدید و ابزار
روش پرداخت:	T/T، وسترن یونیون، L/C
ظرفیت تامین:	500،000PCS در ماه

اطلاعات جزئیات

توضیحات محصول

اطلاعات جزئیات

محل منبع

نینگبو ، چین

نام تجاری

XIAYI

گواهی

IATF16949:2016

شماره مدل

K25-00-5003-X

نام محصول:

واشر سوپاپ

مواد:

Ck101

سختی:

HR60-85

برنامه:

ضربه گیر

را فشار دهید:

40-60T

آبکاری:

برجسته کردن:

دقيقي شيم هاي شاک والف

ضخامت دریچه شاک

دریچه تنظیم خنک کننده

توضیحات محصول

خلاصه ی محصول

XIAYI Precision Thickness Shock Valve Shims بالاترین استاندارد در دقت ابعاد را برای برنامه های تنظیم کننده دامپر نشان می دهد.گره های ضخامت دقیق ما تحمل های دقیق کنترل شده را ارائه می دهند که به طور مستقیم به پیش بینی قابل پیش بینیاز مواد فولادی فصلی (SK4، SK5، 65MN، CK101، C100S، SUS، 20C) با ظرفیت ضخامت از 0.1mm تا 3.5mm استفاده می شود.این شیم ها تحت IATF16949 تولید می شوند.:2016 فرآیندهای گواهی شده با هر دسته با استانداردهای اندازه گیری کالیبر شده تأیید شده است.برای مهندسان تعلیق که ضخامت شیم را به عنوان پارامتر تنظیم به جای ابعاد تقریبی درمان می کنند، XIAYI دقت ضخامت shims ارائه دقت محاسبات خنک کننده خود را تقاضا می کند.

چالش های تحمل را از بین می بریم

چالش 1: خنک کردن تغییرات نیروی ناشی از انحراف ضخامتانحراف شیم متناسب با مکعب ضخامت آن است یک خطا ضخامت 5٪ فقط حدود 16٪ تغییر در نیروی خنک کننده را ایجاد می کند.این رابطه غیر خطی باعث می شود دقت ضخامت یکی از مهمترین پارامترهای کیفیت برای عملکرد ثابت دامپر باشد. ساخت دقیق XIAYI این منبع خطا را به حداقل می رساند.

چالش ۲: اشتباهات جمع آوری ارتفاع انباردر انبار های چند شیمی، تحملات ضخامت فردی ترکیب می شود.می تواند یک خطای تجمعی به اندازه کافی قابل توجه برای تأثیر بر بارگذاری پیش از شروع دریچه و تغییر منحنی خنک کننده طراحی شده ایجاد کندتحملات انفرادي سخت ما مانع از افزايش پذيرش از کاهش عملکرد در سطح افزايش مي شود.

چالش سوم: تطابق نامناسب دامپر (چپ در مقابل راست)تولید کنندگان خودرو نیاز به جفت های دکمه چپ و راست دارند. تفاوت ضخامت در شیم ها یکی از علل اصلی عدم تطابق دکمه است.کنترل ضخامت دقیق ما تضمین می کند که ویژگی های خنک کننده تقارن داشته باشند، حذف نیاز به مونتاژ انتخابی پس از تولید یا درجه بندی نیروی خنک کننده.

انواع مواد موجود

درجه	ویژگی های کلیدی	محدوده ضخامت
SK4 / SK5	فولاد ابزار با کربن بالا، مقاومت لباس برتر	0.1mm 3.5mm
65MN	فولاد بهار منگنیز، سختی بالا و طول عمر خستگی	0.1mm 3.5mm
CK101 / C100S	فولادی با کربن متوازن، هدف کلی	0.1mm 3.5mm
SUS	فولاد ضد زنگ، مقاوم به خوردگی	0.1mm 3.5mm
20C	کربن کم، شکل گیری عالی برای گج های نازک	0.1mm 3.5mm

مشخصات فنی

پارامتر	مشخصات
گزینه های مادی	SK4, SK5, 65MN, CK101, C100S, SUS, 20C
محدوده ضخامت	0.1mm 3.5mm (حداقت تحمل)
سختی	HR60-85
کتابخانه قالب	3،500+ پیکربندی
گواهینامه	IATF16949:2016
دسترسی	OEM / ODM
ظرفیت عرضه	500،000 عدد در ماه

پروتکل اندازه گیری کیفیت

بازرسی مواد ورودی:ضخامت کویل با میکرومتر دیجیتال تایید شده؛ گواهینامه مواد با مشخصات خرید مقایسه شده است.
اندازه گیری در فرآیند:ضخامت شیل که در فواصل مشخصی در طول تولید با استفاده از تجهیزات اندازه گیری نوری 2D کالیبر شده نمونه برداری می شود.
بازرسی نهایی:نمونه گیری آماری بر اساس استانداردهای AQL با ثبت دیجیتال. تأیید تراکم تعادل الکترونیکی، آزمایش مقاومت خرد و طرح ابعاد.
بسته گواهینامه:گزارش ابعاد، گواهینامه مواد، نتایج آزمایش سختی و ارزیابی کیفیت سطح شامل هر محموله است.

پرسش های مکرر

س: چه ضخامت تحمل می توانم در یک shim دقت انتظار داشته باشیم؟

تحمل دقت استاندارد ± 0.03mm است که تقریباً 20٪ از ضخامت مواد برای اندازه گیری های معمولی است.تحملات سخت تر از طریق مرتب سازی یا خرد کردن پس از فرآیند ممکن است لطفاً در هنگام پیشنهاد برای ارزیابی قابلیت و تجزیه و تحلیل تأثیر هزینه، نیاز به تحمل خود را مشخص کنید.

س: دقت ضخامت چگونه بر نتایج دینو دامپر تاثیر می گذارد؟

از آنجا که نیروی خنک کننده با مکعب ضخامت شیم متفاوت است ، حتی بهبود های کوچک تحمل باعث افزایش ثبات دینو قابل اندازه گیری می شود. به عنوان مثال ، کاهش تحمل ضخامت از ± 0.05 میلی متر به ± 0.سه ميلي متر در صفر.3mm shim پنجره تغییرات نیروی خنک کننده را حدود 40٪ کاهش می دهد. این به طور مستقیم به منحنی های داینو خنک کننده سازگارتر تبدیل می شود.

س: آیا می توانید شیم ها را با ضخامت خاصی برای تولید دامپر های جفت متناسب مطابقت دهید؟

بله، ما مي تونيم شيم ها رو در محدوده هاي تنگ تر از برداشت هاي استاندارد براي استفاده از دامپر هاي جفتي مرتب کنيماین سرویس اضافه می کند یک هزینه کوچک در هر قطعه اما از بین می برد چپ-راست عدم تطابق دامپر، کاهش ریسک گارانتی و بهبود رضایت مشتری نهایی.

سوال: توانایی فرآیند شما (Cpk) برای ضخامت چیست؟

ما Cpk ≥ 1.33 را برای ضخامت به عنوان معیاری معیار کیفیت حفظ می کنیم، با Cpk ≥ 1.67 برای برنامه های تولید تاسیس شده.داده های توانایی فرآیند برای صلاحیت بخش جدید و گزارش مداوم SPC در دسترس است.

س: آیا شما ثبات ضخامت را در حجم تولید بزرگ حفظ می کنید؟

مطمئنا با ظرفیت ماهانه 500000 تا و کنترل فرآیند بر اساس استاندارد IATF16949، ثابت بودن ضخامت ما از اولین قطعه تا آخرین قطعه در هر دسته تولید حفظ می شود.نمودارهای SPC روند ضخامت را در زمان واقعی پیگیری می کنند، با مداخله اتوماتیک اگر هر گونه حرکت به سمت محدودیت های کنترل تشخیص داده شود.
